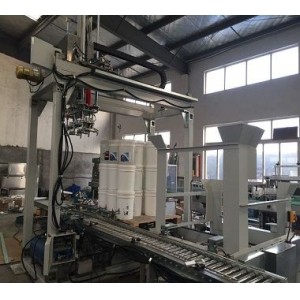

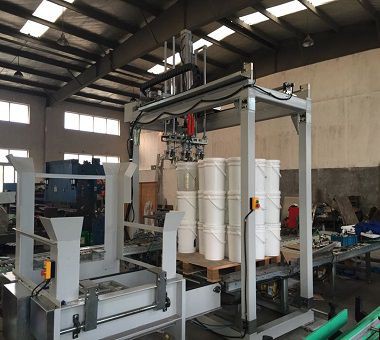

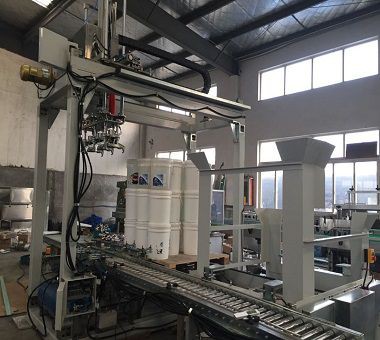

設備名稱:自動碼垛機

產地:上海

特點:木托自動分離輸送、自動碼垛，實現無人化操作

適用范圍:化工、石化(機油，防凍液，玻璃水)、日

化，制藥，食品，農藥等行業

?使用說明

INSTRUCTIONS

自動碼垛機是機、電-體化高新技術產品，中、低位碼垛機可以滿足中低產量的生產需要。可按照要求的編組方式和層數，完成對涂料桶、料袋、

膠塊、箱體等各種產品的碼垛。優化的設計使得垛形緊密、整齊。

碼垛機是將已裝入容器的紙箱，按-定排列碼放在托盤、 棧板(木質、塑膠)上，進行自動堆碼，可堆碼多層，然后推出，便于叉車運至倉庫儲

存。本設備采用PLC+觸摸屏控制，實現智能化操作管理，簡便、易掌握?？纱蟠蟮販p少勞動力和降低勞動強度。碼垛機是輸送機輸送來的料袋、

紙箱或是其它包裝材料按照客戶工藝要求的工作方式自動堆疊成垛，并將成垛的物料進行輸送的設備。

結構特點:

中、低位碼垛機主要由壓平輸送機、緩?fù)］斔蜋C(jī)、轉位輸送機、托盤倉、托盤輸送機、編組機、推袋裝置、碼垛裝置、 垛盤輸送機組成。其結構設

計優化，動作平穩可靠。碼垛過程完全自動，正常運轉時無須人工干預，具有廣泛的適用范圍。

主要控制元件，包括可編程控制器、變頻調速控制器、接近開關，按鈕開關和接線端子等均采用品質一流的產品， 確保了系統硬件的可靠性和長壽

命。高品質的硬件和由專家設計的專]控制軟件相結合，實現了系統高度的自動化。完善的安全聯鎖機制，可以對設備和操作人員提供保護。圖形

示觸摸屏使碼垛機操作簡單，故障診斷容易，同時方便了檢修和維護。

<>工作原理WORKING PRINCIPLE

平板.上工件符合棧板要求的一-層工件，平板及工件向前移動直至棧板垂直面。上方擋料桿下降， 另三方定位擋桿起動夾緊，此時平板復位。各工件

下降到棧板平面，棧板平面與平板底面相距10mm,棧板下降一個工件高度。 往復上述直到棧板堆碼達到設定要求。
